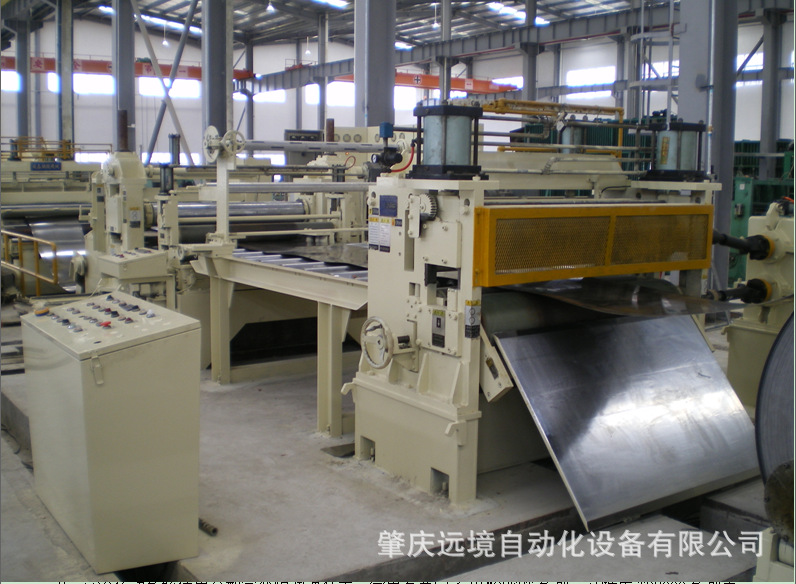

分条机组(纵剪) 电气传动控制系统

机组用于将成卷的钢板沿长度方向剪成若干条一定尺寸的钢带,再缠绕成钢带卷。适用于不锈钢、普碳钢、彩涂板、电解板、镀锌板等金属巻板的纵剪分长加工。原料带卷经开卷装置开卷,钢带经引料机夹送到圆盘剪 , 若干对圆盘刀片剪切成所需宽度的带条,剪下的成品钢带,经过分离压紧装置送到成品卷取机。机组一般包括电液上料小车、液压式对锥放料机、牵引及切头机、梳形辊及张力站、收巻台板、悬臂式收料机、电液下料小车及液压气支系统等,性能稳定,操作方便。

10万 分享

1、机组介绍



机组用于将成卷的钢板沿长度方向剪成若干条一定尺寸的钢带,再缠绕成钢带卷。适用于不锈钢、普碳钢、彩涂板、电解板、镀锌板等金属巻板的纵剪分长加工。原料带卷经开卷装置开卷,钢带经引料机夹送到圆盘剪 , 若干对圆盘刀片剪切成所需宽度的带条,剪下的成品钢带,经过分离压紧装置送到成品卷取机。机组一般包括电液上料小车、液压式对锥放料机、牵引及切头机、梳形辊及张力站、收巻台板、悬臂式收料机、电液下料小车及液压气支系统等,性能稳定,操作方便。


2、电气系统配置



A、控制系统以可编程控制器(PLC)为核心,常用有西门子S7-200/300系列高性能PLC;

B、直流传动系统使用全数字直流调速装置,常用有西门子6RA70系列、英国欧陆590系列或意大利安萨尔多SPDM系列等直流调速装置;

C、交流传动系统使用全数字变频调速装置,常用有西门子SIMOVERT系列、艾默生TD3000系列等变频调速装置;

D、HMI人机界面(触摸屏)常用有西门子TP270系列;

E、上位监控计算机(工控机)常用有研华IPC610系列;



 2



489628426303603440

919683242112880212

3、系统控制功能


A、全线速度设定、匹配协调控制

B、卷取机卷径检测及计算

C、活套自动套量调节控制

D、全线的工艺过程和报警控制

E、全线设备的逻辑联锁控制

F、液压站,稀油站系统控制

G、钢带自动纠偏EPC投入与切除



4、系统特点


A、采用 PLC控制,控制精度高;

B、主机PLC程序控制速度指令实现速度控制;

C、卷取机可实现恒张力卷绕控制;

D、使用高精度光电传感器,结合PLC实现活套自动控制;

E、通过操作台上的触摸屏在线更改机列各种工艺参数,监视系统各部分状态和过程数据;

F、可通过监控计算机实现系统监控并纪录各种工艺数据、历史趋势;
